Function from plot

#1 Опубликовано: 06.06.2023 08:19:33

Valery Ochkov

62 сообщений из 666 понравились пользователям.

Группа: User

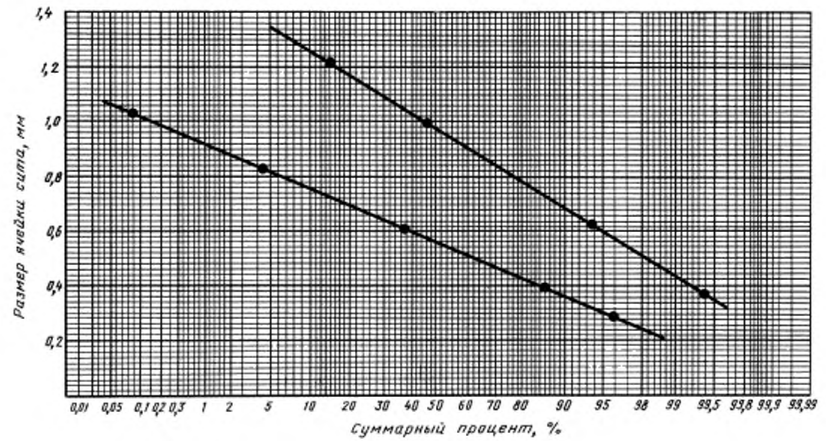

How can I get a function from this plot?

#2 Опубликовано: 06.06.2023 08:59:59

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

Wrote
How can I get a function from this plot ?

1. Probably from the expensive digitizer suggested by Richard [Mathsoft Collaboratory]
2. Piecewise from Tracer.
3. Try Mathsoft digitizer.
4. Smath difficult
At this point from the collected data set, fit a model function.
Cheers ... Jean.

1 пользователям понравился этот пост

Valery Ochkov 06.06.2023 10:24:00

#3 Опубликовано: 06.06.2023 10:05:20

Brian Runagle

13 сообщений из 27 понравились пользователям.

Группа: User

Does this help?

Graphing.pdf (164,86 КиБ) скачан 657 раз(а).

Brian

1 пользователям понравился этот пост

Valery Ochkov 06.06.2023 10:24:00

#4 Опубликовано: 06.06.2023 10:15:02

⚜ Kenny Lemens, P.E. ᵂᴵ

84 сообщений из 177 понравились пользователям.

Группа: User

Greetings,

Wrote
How can I get a function from this plot? 🖼

That is a straight line on a semi-log graph; you can reference this handout: https://inside.mines.edu/~epoeter/_GW/LAB/EquationsOfStraightLinesOnDifferentTypesGraphPaper.pdf

Per this handout, your equation should be

y = b + m*log(x)

where:

m = difference in y over one log cycle of x
b = y value corresponding to x=1

May this be of Good Help;
⚜ Kenny Lemens, P.E. ᵂᴵ

"No matter where you go, there you are." -Buckaroo BanzaiHotkeys: https://en.smath.com/forum/resource.ashx?a=45771&b=2

1 пользователям понравился этот пост

Valery Ochkov 06.06.2023 10:24:00

#5 Опубликовано: 06.06.2023 12:44:34

Alvaro Diaz Falconi

1 076 сообщений из 1 744 понравились пользователям.

Группа: User

Wrote
How can I get a function from this plot?

Hi. You can try this post Approximation of a functional curve in a digital image or this other one: Embedding images into a plot

Best regards.
Alvaro.

2 пользователям понравился этот пост

Вячеслав Мезенцев 06.06.2023 14:16:00, Valery Ochkov 06.06.2023 13:45:00

#6 Опубликовано: 06.06.2023 14:19:52

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

Wrote
How can I get a function from this plot ?

Hello Valery,
some Smath digitizing utilities
Cheers, Jean.

Digitize Tracer 15.sm (28,83 КиБ) скачан 673 раз(а).
Digitize OVNI Copy.sm (69,15 КиБ) скачан 695 раз(а).
Digitize Contour Isocurve Himmelblau Copy.sm (106,67 КиБ) скачан 672 раз(а).
Digitize Curve.sm (295,86 КиБ) скачан 675 раз(а).
Digitize Contour.sm (829,05 КиБ) скачан 691 раз(а).
Digitize Clean_Strip_Smooth.sm (1,76 МиБ) скачан 675 раз(а).

#7 Опубликовано: 06.06.2023 15:29:30

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

... this Himmelblau has resident Gray matrix.

Digitize Contour Isocurve Himmelblau Copy.sm (107,19 КиБ) скачан 669 раз(а).

1 пользователям понравился этот пост

Valery Ochkov 07.06.2023 01:02:00

#8 Опубликовано: 06.06.2023 17:11:16

Alvaro Diaz Falconi

1 076 сообщений из 1 744 понравились пользователям.

Группа: User

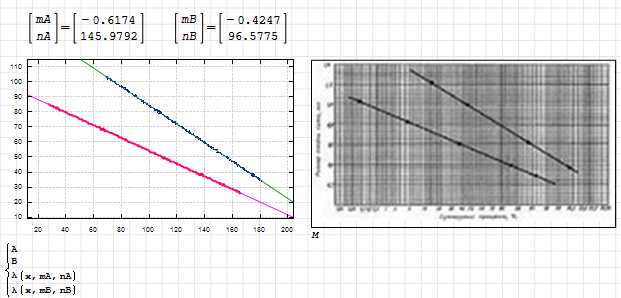

Hi. Hope this helps.

Modeling a functional curve in a digital image.pdf (860,39 КиБ) скачан 375 раз(а).
Modeling a functional curve in a digital image.sm (1 МиБ) скачан 705 раз(а).

Best regards.
Alvaro.

3 пользователям понравился этот пост

Valery Ochkov 07.06.2023 01:02:00, sergio 07.06.2023 06:34:00, darlbeck 07.06.2023 14:59:00
